GH2035A是一种Fe-Ni-Cr基沉淀硬化型变形高温合金，具有优异的强度和组织稳定性，同时具备良好的热加工性能。以下是一些问题及其解答，以便更好地了解这种合金。

GH2035A合金有哪些特点？

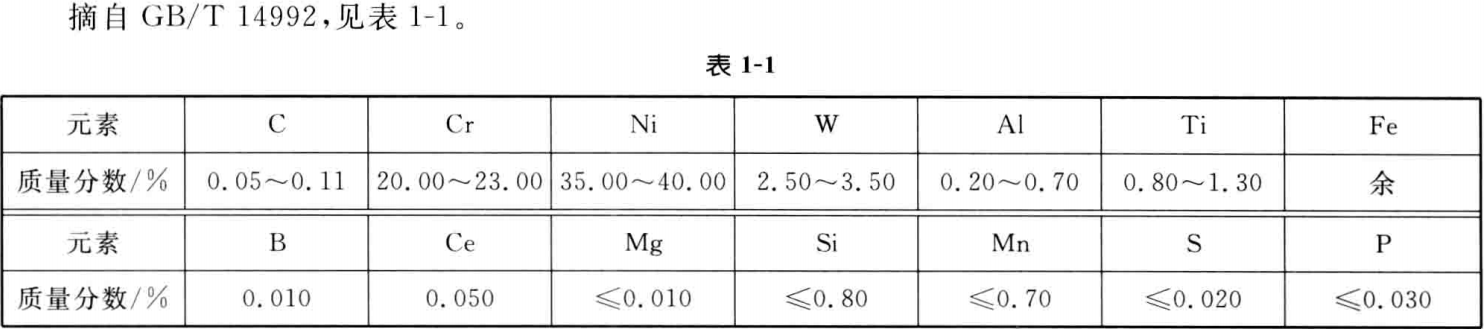

GH2035A合金的特点是具有优异的强度、组织稳定性和热加工性能。它是在GH2035合金的基础上改进而来的，通过调整碳、硼、铝和钛的含量以及改变热处理制度，使得合金具备更高的强度和更好的组织稳定性。同时，合金的热加工性能也非常优秀，加热温度范围宽，一次允许变形量大。

GH2035A合金可以用于哪些领域？

GH2035A合金主要用于制造航空发动机的涡轮内外环和支承环等十多种零部件。由于其具有优异的强度和组织稳定性，能够满足高温、高压力、高速度的航空发动机工作环境要求。此外，该合金还可以用于制造锻件和环形件等。

GH2035A合金的熔炼工艺是什么？

GH2035A合金的熔炼工艺可以采用电弧炉＋电渣重熔、或非真空感应炉＋电渣重熔、或真空感应炉＋电渣重熔熔炼工艺。不同的工艺对合金的组织和性能可能会产生一定的影响。

GH2035A合金的热加工性能如何？

GH2035A合金的热加工性能非常优秀，加热温度范围宽，一次允许变形量大。在800℃～1230℃的温度范围内，变形量3%～91%都没有出现裂纹。合金的最适宜加工温度为950℃～1170℃。此外，合金的再结晶图和顶锻临界压下量与温度关系也有详细记录。

GH2035A合金的材料技术标准是什么？

GH2035A合金的材料技术标准包括：GB/T14992 高温合金和金属间化合物高温材料的分类和牌号、GJB3165A 航空承力件用高温合金热轧和锻制棒材规范、HB/Z140 航空用高温合金热处理工艺
