GH3536是一种高温合金，由镍、铬、铁等金属组成，具有固溶强化型变形特性。在铸造时，该合金对应的牌号为K4536。该合金具有中等的持久和蠕变强度，可在900℃以下长期使用，并且具有良好的抗氧化和耐腐蚀性能，以及良好的冷热加工成形性和焊接性能。因此，它非常适用于制造航空发动机燃烧室等高温部件。

GH3536合金的产品种类包括板材、带材、管材、棒材、锻件、环形件和精密铸件等。这种合金已在国外航空发动机和民用工业中广泛应用，而在中国，也已被用于制造航空发动机燃烧室部件、蜂窝结构、扩散器、尾喷口和其他热端部件。

GH3536合金的成品淬火工艺中的冷却速度是影响工艺的重要因素之一。快速冷却可以控制析出晶界脆性碳化物膜图。当合金固溶温度高于1175℃时，也易在晶界形成碳化物膜。

此外，在长期时效后，GH3536合金呈现一定程度的时效硬化现象，使其塑性下降，高温强度也有所降低。

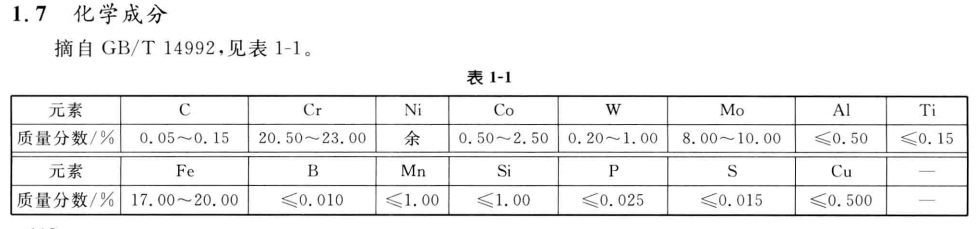

GH3536合金的牌号还包括GH536、SG-5、K536等。与其相近的牌号有UNS NO6002、Hastelloy X（美），NC22FeD（法），NiCr22FeMo（德），Nimonic PE13（英）等。

GH3536合金的热处理制度在不同品种中略有不同。例如，对于热轧和锻制棒材、圆饼、环形件，热处理温度为1175℃±10℃，冷却速度可以是空冷或更快速的冷却，保温时间应不少于20分钟，HB应小于241。而对于管材，则热处理温度为1130℃～1170℃，并采用快速冷却，保温时间应不超过30分钟。冷轧板材的热处理温度为1130℃～1170℃，快速空冷或水冷。冷轧带材的热处理温度为（1065～1105）℃，保温时间应不超过30分钟，快速空冷。

Regenerate response
