GH1131

GH1131是一种以钨、钼、铌、氮等元素复合型固溶强化的高性能铁基高温合金，含镍量约为28%，但其热强性水准却与GH3044合金。合金具备优良的热处理塑性变形和电焊焊接、冷成形加工工艺性能?？捎靡灾谱鲈?00至1000℃短时间工作中的火箭发动机与在700至750℃长期性工作中的飞机发动机的高溫构件。

相仿型号

Х21Н28В5М3БАР，ЭЛ126，ВЖ100(乌克兰)

合金新型号：GH1131

旧型号：GH131

GH1131成分

碳C：≤0.10

铬Cr：19.0~22.0

镍Ni；25.0~30.0

钨W:4.80~6.00

钼Mo：2.80~3.50

铝Al：——

钛Ti：——

铁Fe：余

铌Nb：0.70~1.30

钒V:——

硼B：≤0.005

铈Ce：——

锰Mn：≤1.20

硅Si：≤0.80

磷P：≤0.020

硫S：≤0.020

铜CU：≤0.25

氮N：0.15~0.30

GH1131室内温度结构力学性能

热处理制度:(116±10)℃，空冷

室内温度结构力学性能:

抗拉强度ó0.2/MPa≥350;

抗压强度ób/MPa≥750;

伸展率δ5(%)≥32；

断面收缩率ψ(%):实测

GH1131热处理制度

热轧钢板和冷轧薄板为：1130～1170℃，空冷；棒料为：1160℃±10℃，空冷加工。

GH1131种类规格型号情况

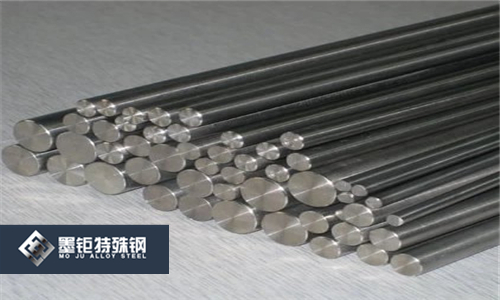

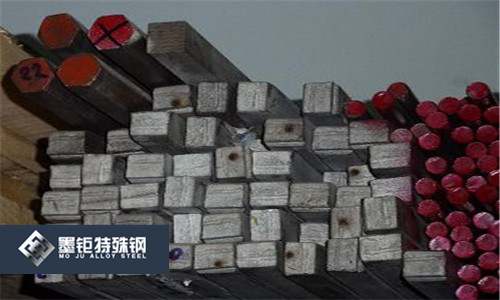

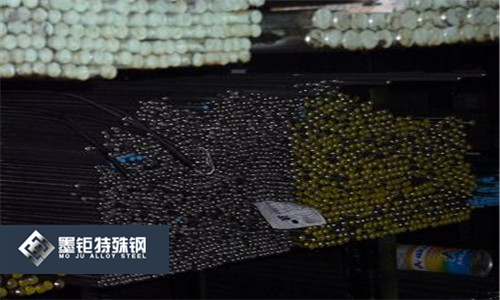

冷轧薄板、热轧钢板、棒料、焊条等。热轧钢板和冷轧薄板经时效处理、酸洗钝化、纠正及裁边后供货；棒料没经热处理供货；焊条于冷拉情况、热处理及酸洗钝化情况或半硬态供货。

GH1131冶炼锻造工艺

合金选用非真空感应炉加电渣重熔或电孤冶炼加电渣重熔加工工艺制造。

GH1131特别要求

该合金关键作为火箭发动机高溫构件。在飞机发动机上，已做成加力燃烧室可调式喷管罩壳和调整片等零部件，并资金投入制造。与类似主要用途的镍基合金对比，合金的高溫抗氧化的机构可靠性较弱，在700～900℃长期性应用后室内温度塑性变形降低，成型性能越差。

GH1131相变温度

時间-温度-机构变化曲线图，合金组织架构，合金在热处理回火情况的机构除铁素体常规外，也有一次Z向[(W,Nb)CrN]和微量分析NbC，其总产量约占合金的1.43%，以残渣式分布均匀。合金经700~950℃，20h长期性时效性后，析出L相和小量M6C相，Z向也是填补析出，但伴随着时效性時间的增加，析出转变并不大。L相属FeMo型，800℃是L相的析出高峰期，900℃刚开始回溶。M6C在950℃时效性时析出量较多，其它时效性温度的析出量不会改变。

GH1131加工工艺性能规定

GH1131成型性能

铸钢件煅造加温温度为1120℃±20℃，开锻温度超过980℃，终锻温度不少于900℃，一次加温的形变水平为40%。方坯冷轧加温温度为1150℃±20℃，开轧温度超过1050℃，终轧温度不少于900℃，最终一道压下去率不低于10%，金属薄板热扎的粗轧加温温度为1160℃±10℃，精扎加温温度为1060℃±10℃，开轧温度超过1000℃，终轧温度不少于800℃，热扎的火次及道次不分。中间热处理温度为1150℃±10℃。冷扎压下去比率20%~30%，整平量为1%~3%。

GH1131电焊焊接性能

合金具备优良的电焊焊接性能，可选用焊接，缝焊和氩弧焊机等方式开展联接，并可得到伴以的连接头温度。该合金可与GH3030,GH3039,GH3044和GH1140等合金电焊焊接，连接头性能优良。

GH1131零件热处理

板才零件的最后热处理温度为1150℃±10℃或1080℃~1120℃，正中间热处理温度为1000℃±10℃?？绽?。

GH1131表层工艺处理

合金金属薄板在变软热处理和制成品热处理后，未消除板的空气氧化皮均需开展碱、酸洗钝化，而对制成品热处理的金属薄板开展碱、酸洗钝化外，也要开展白化解决。

GH1131原材料标准规范

GB/T14992-1994《高温合金牌号》[作废]

GB/T14992-2005《高温合金和金属间化合物高温材料的分类和牌号》[现行标准]

GB/T14995-1994《高温合金热轧钢板》[废止]

GJB1952-1994《航空用高温合金冷轧薄板规范》

GJB2612-1996《焊接用高温合金冷拉丝材规范》

YB/T5245-1993《普通承力件用高温合金热轧和锻制棒材》
